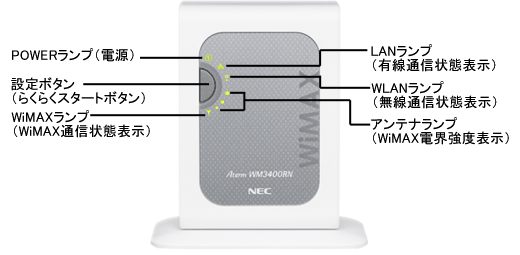

前面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | 「らくらく無線スタート」で設定をしているとき | ||
| 緑 橙 |
点滅 | 新しいファームウェアが存在しているとき | |
| 「WPS」で無線設定中 | |||
| 橙 | 点滅 | 「らくらく無線スタート」で設定をしているとき | |
| 点灯 | ファームウェアをバージョンアップしているとき |
||
| 「らくらく無線スタート」の設定が完了したとき | |||
| 「WPS」で無線設定が完了したとき | |||
| 赤 | 点灯 | 「らくらく無線スタート」に失敗したとき | |
| 点滅 | 初期化準備状態 | ||
| WPSで無線設定が失敗したとき | |||
| - | 消灯 | 電源が入っていないとき | |
| LANランプ （有線通信 状態表示） |
緑 | 点灯 | ETHERNETポート（LANポート）のリンクが確立しているとき |
| 点滅 | ETHERNETポート（LANポート）がデータ送受信しているとき | ||
| - | 消灯 | ETHERNETポート（LANポート）のリンクが確立していないとき |
|
WLANランプ |
緑 | 点灯 | 無線LANで通信しているとき |
| 点滅 | 無線LANでデータ送受信しているとき | ||
| - | 消灯 | WLAN ON／OFF切替スイッチがOFFになっているとき | |
| 無線LANで通信していないとき | |||
| アンテナランプ （WiMAX電界 強度表示） |
緑 | 1点灯 | 弱電界 |
| 2点灯 | 中電界 | ||
| 3点灯 | 強電界 | ||
| - | 消灯 | 圏外／ネットワーク接続していないとき | |
| WiMAXランプ （WiMAX通信 状態表示） |
緑 | 点灯 | ネットワーク接続で通信しているとき |
| 点滅 | ネットワーク接続処理中 | ||
| 赤 | 点滅 | サービス加入契約が完了していないとき | |
| 点灯 | ネットワーク接続に失敗したとき | ||
| 橙 | 点灯 | ネットワーク接続に失敗したとき | |
| - | 消灯 | ネットワーク接続していないとき | |
| 設定ボタン （らくらくスタート ボタン）※1 |
- | 「らくらく無線スタート」で設定するときに使用します。 | |
| - |
WiMAX通信が失敗した場合、 再度WiMAXのネットワークに接続するときに使用します。 |
||
- 無線LAN端末（子機）側の操作説明では、「らくらくスタートボタン」または、「らくらく無線スタートボタン」という名称で記載されています。

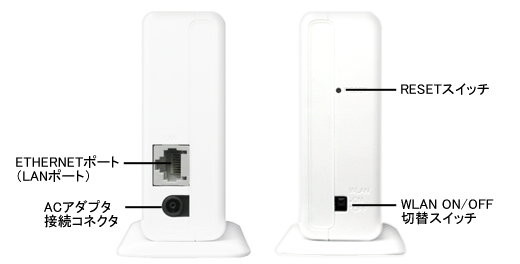

側面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| ETHERNETポート （LANポート） |
LAN | パソコンまたはゲーム機などと接続します。 |
| ACアダプタ接続コネクタ | DC-IN | WM3400RN用のACアダプタを接続します。 |
| RESETスイッチ | RESET | 初期化するときに使用します。 |
| WLAN ON／OFF切替スイッチ | WLAN | 無線LANのON／OFFを切り替えるときに使用します。 |
