各部名称

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

前面

WM3450RN・前面

※製品画像と外観が異なる場合がありますが、動作は同一です。

名称 表示（色） 説明
POWERランプ
（電源）		 通常運用
状態		 緑 点灯 電源が入っているとき
起動中
緑
橙		 交互
点滅		 新しいファームウェアが存在しているとき
（緑3秒、橙0.5秒）
橙 点灯 ファームウェアをバージョンアップしているとき
赤 点滅 初期化準備状態
- 消灯 電源が入っていないとき
無線設定
動作中		 緑 点滅 「らくらく無線スタート」で設定をしているとき
橙 点滅 「らくらく無線スタート」で設定をしているとき
緑
橙		 交互
点滅		 「WPS」で設定をしているとき
橙 点灯 「らくらく無線スタート」で設定が完了したとき
「WPS」で設定が完了したとき
赤 点灯 「らくらく無線スタート」で設定に失敗したとき（約10秒間）
点滅 「WPS」で設定に失敗したとき
WLAN（Wi-Fi）ランプ
（無線LAN通信状態表示）		 緑 点灯 無線LANが使用可能なとき
点滅 無線LANでデータ送受信しているとき
- 消灯 WLAN　ON/OFF切替スイッチがOFFになっているとき
無線設定がOFFに設定されているとき

WiMAX（WAN）ランプ
（WiMAX通信状態表示）

 緑 点灯 WiMAX接続で通信しているとき
点滅 WiMAX接続処理中
緑
橙		 交互
点滅		 サインアップ中のとき
（緑1秒、橙1秒）
赤 点灯 WiMAX接続に失敗したとき
点滅 サービス加入契約が完了していないとき
- 消灯 WiMAXが圏外のとき
WiMAX接続していないとき
サインアップで契約情報書き込み中のとき
アンテナランプ
（WiMAX電界強度表示）		 緑 3点灯 強電界
2点灯 中電界
1点灯 弱電界
- 消灯 WiMAXが圏外のとき
WiMAX接続していないとき
らくらくスタートボタン※1 -
 「らくらく無線スタート」で設定するときに使用します。
WiMAX通信が失敗した場合、
再度WiMAXのネットワークに接続するときに使用します。

注意

  1. 無線LAN端末（子機）側の操作説明では、「らくらくスタートボタン」または、「らくらく無線スタートボタン」という名称で記載されています。

側面

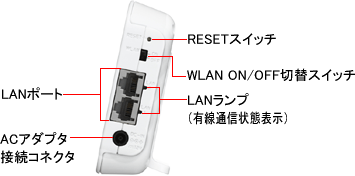

WM3450RN・側面

※製品画像と外観が異なる場合がありますが、動作は同一です。

名称 表示（色） 説明
LANポート LAN パソコンまたはゲーム機などと接続します。
ACアダプタ接続コネクタ DC-IN WM3450RN用のACアダプタを接続します。
RESETスイッチ RESET 初期化するときに使用します。
WLAN　ON/OFF切替スイッチ WLAN

無線LANのON/OFFを切り替えるときに使用します。
無線LANを使用しないで、停止させたい場合はOFFにします。
※工場出荷時は、ON側です
LANランプ
（有線通信状態表示）		 緑 点灯 LANポートのリンクが確立しているとき
点滅 LANポートがデータ送受信しているとき
- 消灯 LANポートのリンクが確立していないとき
