前面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示（色） | 説明 | ||
|---|---|---|---|---|
| POWERランプ （電源）※1 |
通常運用 状態 |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | 起動中 | |||
| 早い 点滅 |
電池残量５％未満 | |||
| 遅い 点滅 |
自動消灯中/ウェイティング中（約5秒間隔） | |||
| 橙 | 点灯 | 充電中 | ||
| ファームウェアをバージョンアップしているとき | ||||
| サインアップで契約情報を書き込み中のとき | ||||
| 点滅 | スマートフォンへ給電中（電源OFF／休止状態のみ） | |||
| 赤 | 点灯 | シャットダウン中（電源OFFにしているとき） | ||
| 電池残量がほとんどない状態で電源ボタンを押したとき ※電池残量が0%に近い場合、電源ボタンを押している間、赤点灯します。充電してください。 |
||||
| 点滅 | 初期化準備状態 | |||
| - | 消灯 | 電源が入っていないとき、または休止状態のとき | ||
| 無線設定 動作中 |
緑 | 点滅 | 「らくらく無線スタート」で設定をしているとき | |
| 橙 | 点滅 | 「らくらく無線スタート」で設定をしているとき | ||
| 緑 橙 |
交互 点滅 |
「WPS」で設定をしているとき | ||
| 橙 | 点灯 | 「らくらく無線スタート」で設定が完了したとき | ||
| 「WPS」で設定が完了したとき | ||||
| 赤 | 点灯 | 「らくらく無線スタート」で設定に失敗したとき（約10秒間） | ||
| 点滅 | 「WPS」で設定に失敗したとき | |||
| 電源ボタン |
|
電源のON/OFFを行います。 | ||
| 自動消灯、ウェイティングまたは休止状態からアクティブ（POWERランプ通常点灯）にするときに使用します。 | ||||
| SETボタン／ らくらくスタートボタン |
SET | 「らくらく無線スタート」で設定をするときに使用します。 |
||
| 「WPS」を設定するときに使用します。 | ||||
| ディスプレイメニュー操作をするときに使用します。 | ||||
| 自動消灯またはウェイティングからアクティブ（POWERランプ通常点灯）にするときに使用します | ||||
| 休止状態の確認をするときに使用します。 | ||||
| 電池残量の確認をするときに使用します。 | ||||
注意
- 工場出荷時の状態で自動消灯とウェイティングが設定されています。POWERランプが約5秒間隔で遅い点滅をします。

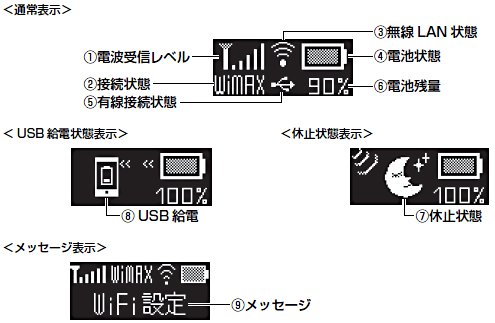

ディスプレイ表示
| 名称 | 表示（状態） | 説明 | |
|---|---|---|---|
| 電波受信レベル |  |
点灯 | WiMAX／公衆無線LANの電波強度を５段階表示します。 |
 |
点灯 | 無線LANアクセスポイントモードのときに表示します。 | |
| 接続状態 |  |
点灯 | WiMAXでインターネットに接続しています。 |
| 点滅 | WiMAXでインターネットに接続処理中 | ||
 |
点灯 | 公衆無線LANでインターネットに接続しています。 | |
| 点滅 | 公衆無線LANでインターネットに接続処理中 | ||
 |
点灯 | WiMAX／公衆無線LANが圏外のときに表示します。 | |
 |
点灯 | 無線LANアクセスポイントモードでインターネットに接続しています。 | |
| 無線LAN状態 |  |
点灯 | 無線LANの状態を表示します。 |
| 電池状態 |  |
点灯 | 電池残量を５段階で表示します |
 |
点灯 | 充電中 | |
| 有線接続状態 |  |
点灯 | USBで接続しています。 |
 |
点灯 | 有線LANで接続しています。 | |
| 電池残量 |  |
点灯 | 電池残量を１％単位で表示します。 |
| 休止状態 |  |
点灯 | 休止状態中 |
 |
アニメーション | リモート起動が設定されています。 | |
| USB給電 |  |
アニメーション | スマートフォン側に給電しています。 |
| メッセージ | - | - | メッセージを表示します。 |
側面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| USBポート |  |
ACアダプタを接続して充電するときに使用します。 また、USB通信ケーブル（白）を接続してWiMAX通信するときに使用します。USB給電ケーブル（黒）でモバイル端末と接続することで、モバイル端末へ電源を供給することが可能です。（休止状態／電源OFF時のみ） |
| クレードルポート | - | クレードルを接続します。 |
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| RESETスイッチ | RESET | 初期化するときに使用します。 |
