Wi-Fi(無線LAN)設定-Wi-Fi詳細設定(5GHz)

無線LANの詳細設定を行います。
5GHzモードには2つのネットワーク「オーナーSSID」「ゲストSSID」があります。それぞれのネットワークに対して、異なるセキュリティ設定(暗号化機能、ESS-IDステルス機能、MACアドレスフィルタリング機能)ができます。(マルチSSID)

※マルチSSIDについて詳細は こちら

設定値を選択・入力したあとは、[設定]をクリックします。
画面は「高度な設定を表示」です。
[標準設定に戻る]をクリックすると、標準設定に戻ります。


■Wi-Fi詳細設定(5GHz)

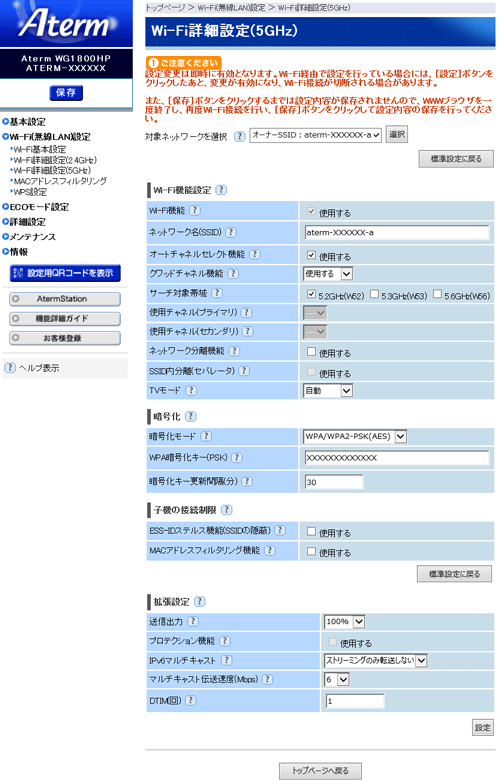

画面例

(画面は「対象ネットワークを選択」で「オーナーSSID(aterm-XXXXXX-a)」を選択した場合の例です)


  • 対象ネットワークを選択
    設定を行うネットワーク名(SSID)を選択してください。

[Wi-Fi機能設定]

無線LAN機能に関する設定を行います。

  • Wi-Fi機能 (初期値:オーナーSSIDでは「使用する」(変更不可)、ゲストSSIDでは「使用しない」)

    ゲストSSIDのネットワークに対してのみ設定することができます。
    ゲストSSIDのネットワークを使用するかどうかを選択します。

    • 使用する(常時)
      ゲストSSIDの無線LAN接続を常時可能にします。
    • 使用する(時間指定)
      ゲストSSIDの無線LAN接続の有効時間を指定します。
    • 使用しない
      ゲストSSIDの無線LAN機能を無効にします。
  • 有効時間 (初期値:3h)

    ゲストSSIDのネットワークに対してのみ設定することができます。
    ゲストSSIDの無線LAN機能を「使用する(時間指定)」に設定しているときに、ゲストSSIDの無線LAN接続を許可する時間を入力してください。入力できる文字は1~23です。

  • ネットワーク名(SSID)

    オーナーSSID

    (初期値:本商品のラベルに記載。aterm-xxxxxx-a )

    ゲストSSID

    (初期値:本商品のラベルに記載。aterm-xxxxxx-ax )

    無線LANのネットワーク名(SSID)を入力します。半角の英数字、-(ハイフン)、_(アンダースコア)を使用して32文字以内で入力してください。

  • オートチャネルセレクト機能(初期値:使用する)

    オーナーSSID/ゲストSSID共通の設定です。ゲストSSIDでは設定を変更できません。
    「サーチ対象帯域」でチェックした周波数帯域の中で電波状態の良いチャネルを自動選択します。

  • クワッドチャネル機能(初期値:使用する)

    オーナーSSID/ゲストSSID共通の設定です。ゲストSSIDでは設定を変更できません。
    20MHzバンドのチャネルを4チャネル利用し、最高リンク速度866.7Mbps/1300Mbpsの通信ができます。

    • 使用する
      優先してクワッドチャネル接続になります。通信速度を重視する場合に選択してください。
    • 使用しない
      クワッドチャネル機能を使用しません。他の無線LAN端末(子機)が多い場合や他の無線LANアクセスポイント(親機)が存在する場合に選択してください。

<ご注意>

  • ご利用環境によっては、80MHz/40MHz/20MHzモードが自動で切り替わるため、クワッドチャネルを「使用する」に設定しても、20MHzで接続される場合があります。
  • サーチ対象帯域(初期値:5.2GHz(W52))

    ※ゲストSSIDでは設定を変更できません。
    「オートチャネルセレクト機能」を「使用する」に設定した場合、オートチャネルによりサーチする周波数帯域通信モードを選択します。
    収容する無線LAN端末(子機)の周波数帯域に合わせて設定してください。
    収容する無線LAN端末(子機)側で対応した周波数帯域以外を選択すると通信できなくなることがありますのでご注意ください。
    下記の中から複数選択できます。

    • 5.2GHz(W52)
    • 5.3GHz(W53)
    • 5.6GHz(W56)
  • 使用チャネル(プライマリ)

    オーナーSSID/ゲストSSID共通の設定です。ゲストSSIDでは設定を変更できません。
    「オートチャネルセレクト機能」の「使用する」のチェックを外した場合に設定できます。
    無線LAN(5GHz)で使用するチャネルを選択します。
    複数のアクセスポイントが設置されている環境など、電波干渉がある場合には、使用するチャネルを変更してください。また、「クワッドチャネル機能」で「使用する」にチェックした場合には、選択可能チャネルは、クワッドチャネルで指定可能なチャネルに変更されます。

  • 使用チャネル(セカンダリ)

    オーナーSSID/ゲストSSID共通の設定です。ゲストSSIDでは設定を変更できません。
    「オートチャネルセレクト機能」の「使用する」のチェックを外した場合に設定できます。
    無線LAN(5GHz)で使用するチャネル(セカンダリ)を選択します。
    使用チャネル(プライマリ)にW53/W56のいずれかのチャネルを設定した場合に有効になります。
    W53/W56チャネル利用時にレーダーを検出した場合の移動先チャネル(セカンダリ)を指定します。
    選択可能チャネルは、「クワッドチャネル機能」、「使用チャネル(プライマリ)」の設定によって変わります。

<お知らせ>

  • 通信中にレーダー波を検出した場合は、DFS機能により自動的にチャネルを変更しますので、通信が中断されることがあります。
  • ネットワーク分離機能(初期値:オーナーSSIDでは「使用しない」、ゲストSSIDでは「使用する」)

    ネットワーク分離機能の詳細は こちら

  • SSID内分離(セパレータ)(初期値:オーナーSSIDでは「使用しない」、ゲストSSIDでは「使用する」)

    「ネットワーク分離機能」の「使用する」にチェックした場合に設定できます。
    「使用する」設定したSSIDに接続した無線LAN端末(子機)は、本商品のWAN側へのアクセスのみ可能になります。同じSSID内の無線LAN端末(子機)にもアクセスできなくなります。

  • TVモード(初期値:自動)

    オーナーSSID/ゲストSSID共通の設定です。ゲストSSIDでは設定を変更できません。
    ストリーミング画面が無線LAN経由で安定して見られる機能です。
    TVモードの詳細は こちら

    • 使用する
      TVモードを使用します。
    • 使用しない
      TVモードを使用しません。
    • 自動
      TVモードの自動設定に対応した無線LAN端末(子機)が接続されたときにのみ有効になります。

[暗号化]

暗号化に関する設定を行います。

  • 暗号化モード(初期値:WPA/WPA2-PSK(AES))

    暗号化モードを選択します。暗号化モードを設定すると無線LANでの送受信データが暗号化され、第三者に傍受されにくくなります。

    オーナーSSID

    • 暗号化無効
      無線LANの暗号化をしません。
    • WPA/WPA2-PSK(TKIP)
      無線LAN端末(子機)別にWPA-PSK(TKIP)、WPA2-PSK(TKIP)モードから、対応している暗号化方式を自動選択します。
    • WPA/WPA2-PSK(AES)
      無線LAN端末(子機)別にWPA-PSK(AES)、WPA2-PSK(AES)モードから、対応している暗号化方式を自動選択します。
    • WPA2-PSK(AES)
      WPA2-PSK(AES)モードを使用します。
    • WPA-PSK(AES)
      WPA-PSK(AES)モードを使用します。

    ゲストSSID

    • 暗号化無効
      無線LANの暗号化をしません。
    • WPA/WPA2-PSK(TKIP)
      無線LAN端末(子機)別にWPA-PSK(TKIP)、WPA2-PSK(TKIP)モードから、対応している暗号化方式を自動選択します。
    • WPA/WPA2-PSK(AES)
      無線LAN端末(子機)別にWPA-PSK(AES)、WPA2-PSK(AES)モードから、対応している暗号化方式を自動選択します。

    ※WPA-PSK(AES)、WPA2-PSK(AES)が設定されている場合のみIEEE802.11acIEEE802.11nによる高速通信が可能です。

  • WPA暗号化キー(PSK)(初期値:本商品のラベルに記載されている暗号化キー13桁)

    暗号化キーを入力します。

    ※暗号化を行うときは、接続されている無線LAN端末(子機)に、本商品と同じ暗号化キーを設定してください。

    8~63桁の英数記号または64桁の16進数を入力します。

    ※暗号化キーに使用できる文字は以下のとおりです。

    8~63桁の場合:半角英数記号(0~9、a~z、A~Z、下表の記号)

    記号表

    ※「」(バックスラッシュ)はパソコンによっては、「」と表示されます。

    64桁の場合:16進数(0~9、a~f、A~F)
  • 暗号化キー更新間隔(分)(初期値:30)

    暗号化キーの更新間隔(分)を入力します。WPA-PSKでは、暗号化キーは一定期間ごとに自動的に更新されて、より安全な状態を保ちます。入力できる値は、0(更新なし),1~1440分です。


[子機の接続制限]

無線LAN端末(子機)からの接続を制限する設定を行います。

  • ESS-IDステルス機能(SSIDの隠蔽) (初期値:使用しない)

    無線LAN端末(子機)から無線LANアクセスポイント(親機)を検索したときに本商品のネットワーク名(SSID)が見えないようにします。あらかじめ本商品のネットワーク名(SSID)を設定した無線LAN端末(子機)以外からの本商品への接続を制限できます。

    ※本機能を「使用する」に設定すると、無線LAN端末(子機)によっては、本商品と接続できない場合があります。その場合は、「使用しない」に設定して接続してみてください。

  • MACアドレスフィルタリング機能(初期値:使用しない)

    MACアドレスフィルタリング機能を使用する場合は、「Wi-Fi(無線LAN)設定」-「MACアドレスフィルタリング」で、無線LAN端末(子機)のMACアドレスを本商品のMACアドレスエントリに設定しておく必要があります。

    ※MACアドレスフィルタリング機能の詳細は こちら

<ご注意>

  • MACアドレスフィルタリング機能を有効にした状態でらくらく無線スタートやWPSを実行すると、自動でMACアドレスエントリに追加されます。(WPS設定(PIN方式)で無線LAN端末(子機)の無線LAN設定を本商品に設定する場合を除く)

[拡張設定]

拡張設定を行います。

  • 送信出力 (初期値:100%)

    オーナーSSID/ゲストSSID共通の設定です。
    無線LAN通信の送信出力を選択します。
    送信出力を抑えると他のネットワークへの電波干渉を回避できる場合があります。

    • 100%
    • 50%
    • 25%
    • 12.5%
  • プロテクション機能(初期値:使用しない)

    (本機能は5GHzモードではご利用になれません)
    オーナーSSID/ゲストSSID共通の設定です。
    無線LAN端末(子機)との通信にRTS/CTSフロー制御を行う場合に有効にします。接続する無線LAN端末(子機)が少ない場合や、周囲に他の無線LANアクセスポイント(親機)が存在しない場合には「使用しない」に設定してください。それ以外の場合、「使用する」に設定することにより、無線LAN通信速度が向上する場合があります。

  • IPv6マルチキャスト(初期値:ストリーミングのみ転送しない)

    IPv6マルチキャストパケットの取扱方法を設定します。
    利用するには、合わせて[マルチキャスト伝送速度(Mbps)]の設定値を変更する必要があります。

    • ストリーミングのみ転送しない
      IPv6マルチキャストストリーミングサービスを、無線LANで利用しない場合に選択します。
    • すべて転送する
      IPv6マルチキャストストリーミングサービスを、無線LANで利用する場合に選択します。
  • マルチキャスト伝送速度(Mbps)(初期値:6)

    オーナーSSID/ゲストSSID共通の設定です。
    無線LANのマルチキャストを伝送する速度を指定します。マルチキャストストリーミングサービスを利用する場合には、伝送速度の値を変更する(上げる)必要があります。ご利用になるストリーミングサービスの伝送速度に合わせて本設定値も変更してください。

    • 6/9/12/18/24/36/48/54
  • DTIM(回)(初期値:1)

    オーナーSSID/ゲストSSID共通の設定です。
    無線LANのDTIM値を設定します。
    Beaconに含めるDTIMの間隔を入力します。DTIMの間隔はパワーセーブモードの無線LAN端末(子機)の動作に影響します。通常は、初期値のままで使用してください。入力できる値は、1~10回です。


<ご注意>

  • 他社製の無線LAN端末(子機)との接続は保証しておりません。

[トップページに戻る]
「クイック設定Web」のメニュー画面(トップメニュー)が表示されます。 ※ 表示されている画面の設定を変更したあとでトップページへ戻る場合には、 [設定]をクリックしてから[トップページへ戻る]をクリックしてください。
[設定]をクリックする前に[トップページへ戻る]をクリックすると、変更した設定が反映されません。
