PPTP(Point to Point Tunneling Protocol)による
仮想プライベートネットワーク(VPN : Virtual Private Network)接続を
使用することにより、インターネットを経由して下記のような
アクセスが可能です。
| ・ |
LAN側のPPTPクライアントからWAN側のPPTPサーバへのアクセス |
| ・ |
WAN側のPPTPクライアントからLAN側のPPTPサーバへのアクセス |
また、IPsec(IP Security)によるVPN接続を使用することにより、
インターネットを経由して下記のようなアクセスが可能です。
| ・ |
LAN側のIPsecクライアントからWAN側のIPsecサーバへのアクセス |
| ・ |
WAN側のIPsecクライアントからLAN側のIPsecサーバへのアクセス |
[利用例1]では、自宅からインターネット経由で会社の
ネットワークにアクセスできます。
[利用例3]のように、自分のネットワークに外部のパソコンから
アクセスさせることもできます。
また、PPTPは、TCP/IPベースのデータネットワーク上にVPNを作成する
ことによって、リモートコンピュータからプライベートサーバへの
セキュリティで保護されたデータ転送を可能にします。 |
| |
＜ご注意＞
−本商品にて「VPNパススルー通信」を行う場合−
- 1つのIPsecサーバに対して、複数セッションの
通信提供はできません。
- 本商品内のLANにIPsecサーバを構築する場合は、
ポートマッピング設定を併用する必要があります。
- IKE(Internet Key Exchange)を使ったIPsecパススルー通信を行う場合には、
ポートマッピング設定を併用する必要があります。
- ポートマッピング設定を必要とする通信には、
同時に複数台の端末を指定できません。
| |
|
ここでは、ネットワーク上でのPPTPの利用例を示します。
なお、IPsecの場合でも、PPTPと同じような構成で利用できます。 |
| |

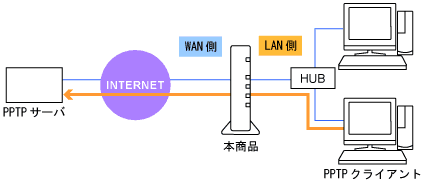

[利用例1]
本商品に接続したPPTPクライアントからPPTPサーバに接続する
 |
| |

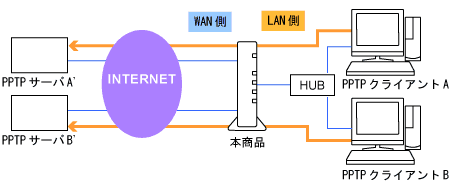

[利用例2]
本商品に接続したPPTPクライアントからそれぞれ
別のPPTPサーバに接続する
 |
| |

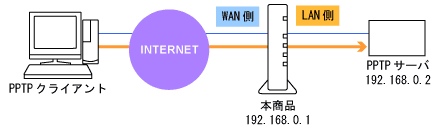

[利用例3]
本商品に接続したPPTPサーバに接続する
PPTPサーバ/IPsecサーバにすることができるのは、Windows(R) XP/2000 Professionalの
パソコンのみです。
本商品に接続できるPPTPサーバ/IPsecサーバは1台のみです。
お使いのOSがPPTPサーバとして利用できるかどうか、
およびPPTPサーバの設定方法の詳細は、
OSのサポート窓口でご確認ください。 |
| |
＜お知らせ＞
- Mac OS の場合は、PPTP通信ソフトウェアがサードパーティから
提供されています。
- PPTP機能またはIPsec機能のサポート状況および設定方法の詳細は、
それぞれのメーカーにお問い合わせください。

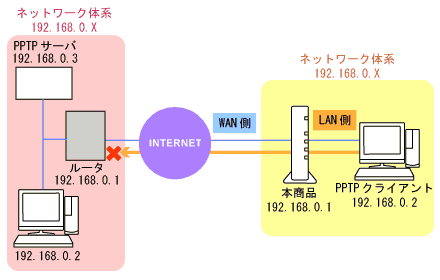

- PPTPクライアント側を Windows(R) Me でお使いの場合は、
クライアント側とサーバ側のネットワーク体系が同じ
(例サーバ側/クライアント側共に192.168.0.X)環境では、
動作保証できません。
| |
|
| ■設定方法 |
[利用例1]、[利用例2]の場合と[利用例3]の場合では、
設定方法が異なります。
|
| |
| ■ |
WAN側のPPTPクライアントからのアクセスをLAN側の
PPTPサーバで受ける場合の設定
([利用例3]の場合) |
| |
LAN側のPPTPサーバへWAN側のPPTPクライアントから
アクセスする場合は、本商品へポートマッピングの設定が必要です。
LAN側に設置するPPTPサーバをポートマッピング機能で、
WAN側からアクセス可能にします。
下記に設定手順を示します。 | |
| |
「クイック設定Web」
| 1. |
「詳細設定」-
「ポートマッピング設定」を開く |
| 2. |
編集する接続先のプルダウンメニューで接続先を選択し、
「NATエントリ編集」画面で
エントリ番号を選択する |
| 3. |
変換対象ポートに「1723」を入力する |
| 4. |
変換対象プロトコルから「TCP」を選択する |
| 5. |
宛先アドレスにPPTPサーバのIPアドレスまたはMACアドレスを入力する
[利用例3]のようにPPTPサーバのIPアドレスが[192.168.0.2]の場合は、
[192.168.0.2]を入力します。 |
| 6. |
[編集]をクリックする |
| 7. |
「NATエントリ」画面で[最新状態に更新]をクリックする
登録した内容が表示されます。 |
| 8. |
使用するエントリ番号をチェックする |
| 9. |
[適用]をクリックする |
| 10. |
[登録]をクリックし、本商品を再起動する |
|
|
|
