●【基本】
●【データ保護】
会社と自宅で、２台の無線LANアクセスポイント(本商品)を使用したい場合

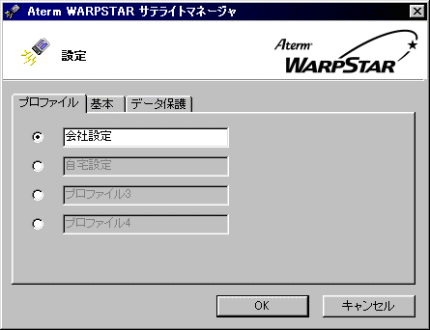

| 1. | まず、サテライトマネージャの[プロファイル]タブで、１番目のプロファイル(デフォルト)を選択します |
| 2. |
プロファイル名を、「会社設定」に変更します |
| 3. | [基本]タブで、会社の無線LANアクセスポイント(本商品)のネットワーク名を設定します |
| 4. | ここで[OK]ボタンを押し、「会社設定」を保存します |
| 5. | 次に、再度サテライトマネージャの[プロファイル]タブで、２番目のプロファイル(プロファイル２)を選択します |
| 6. | プロファイル名を、「自宅設定」に変更します |
| 7. | [基本]タブで、自宅の無線LANアクセスポイント(本商品)のネットワーク名を設定します |
| 8. | ここで[OK]ボタンを押し、「自宅設定」を保存します |
＜お知らせ＞
- ここでのプロファイルとはワイヤレスLANとして接続するワイヤレスアクセスポイントの設定のことです。アプリケーションプロファイルとは異なります。
- Windows(R) XPでWL54ACを使用する場合、Windows(R) XPの[ワイヤレスネットワーク接続]で設定するにした場合は、サテライトマネージャは、ご使用できません。
Windows(R) XPの[ワイヤレスネットワーク接続]で接続を切り替えます。
(1) パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンをクリックする (2) [ワイヤレスネットワークへの接続]画面が表示されたら、利用できるネットワークから接続したいネットワークを選択する (3) [接続]をクリックする
(画面は一例です)
 |

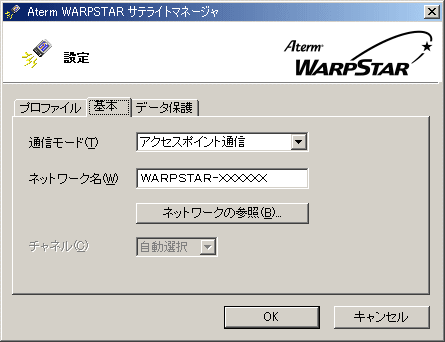

通信モード | |
| ・ | アクセスポイント通信 無線LANアクセスポイント(本商品)と無線LAN端末(子機)間で無線LAN接続する場合に使用します。 |
|
| ・ | パソコン間通信 無線LAN端末(子機)同士での無線LAN接続に使用します。 |
|
|
ネットワーク名 | |
| 接続先のネットワーク名を入力してください。 無線LANアクセスポイント(本商品)の出荷時設定はWARPSTAR-XXXXXX(XXXXXXは装置側面に貼られているラベルのWAN／PCのMACアドレスの下6桁です) ネットワーク名がわからない場合は[ネットワークの参照]をクリックしてください。 |
||
|
ネットワークの参照 | |
| ネットワークを参照することができます。 ※通信モードが「アドホック通信(パソコン間通信)」の場合、ネットワークの参照は正しく動作しない場合があります。 |
||

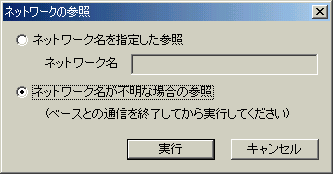

| 1. | [ネットワーク名が不明な場合の参照]にチェックを入れ[実行]をクリックする 無線LANアクセスポイント(本商品)で「ネットワークが不明な場合の参照を拒否」に設定している場合は、 [ネットワーク名を指定した参照]にチェックを入れて、ネットワーク名を入力し、 [実行]をクリックする  |
|

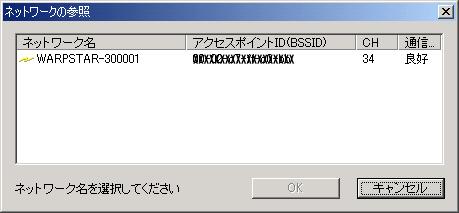

| 2.. | 接続先のネットワーク名(SSID)をクリックして、[OK]をクリックする アクセスポイントID(BSSID)には、相手機器(無線LANアクセスポイント(本商品)または無線LAN端末(子機))のMacアドレス CHにはチャネル 通信状況には、相手機器(無線LANアクセスポイント(本商品)または無線LAN端末(子機))との通信状況が表示されます。  |
|
|
チャネル |
| チャネルの設定をします。チャネルは、プルダウンメニューにある
34、38、42、46から選択します。 このチャネルは、アドホック通信(パソコン間通信)を行う時に使用するチャネルです。お互いの無線LAN端末(子機)のチャネルを割り当てることにより、アドホック通信(パソコン間通信)が可能になります。 |
- もしネットワーク名に何も表示されない場合、無線LANアクセスポイント(本商品)の電源を入れ直して[ネットワークの参照]をクリックしてください。無線LANアクセスポイント(本商品)のネットワーク名が見えるようになります(電源は 、電源を切って10秒たってから、入れてください)。
- 無線LANアクセスポイント(本商品)の電源投入後[ネットワークの参照]で検索できる時間は、クイック設定Webの[無線LAN側設定]の「ESS-IDステルス機能(SSIDの隠蔽)」で「使用する」にチェックをすると常に拒否(0分)の状態になります。
●アドホック通信(パソコン間通信)の場合
|

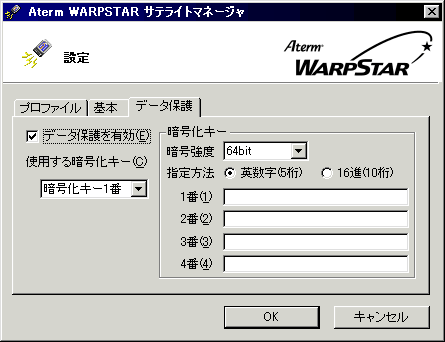

データ保護を有効 |
| データを暗号化するかどうかを設定します。 データ保護を有効にするときにはチェックを入力します。 |
|
|
使用する暗号化キー |
| 設定した暗号化キー(最大4個)のうち使用する暗号化キーのキー番号を設定します。 | |
|
暗号化キー |
| 暗号化キーの設定を行います。 | |
| ・ | 暗号強度 |
| ＷＬ54ACを装着している無線LANアクセスポイント(本商品)とWL54ACの無線LAN端末(子機)間のサテライトマネージャを使用した場合の暗号化は、64bit/128bit/152bitのいずれかを選択することができます。 | |
| ・ | 指定方法 |
|
英数字は 0〜9、a〜z、A〜Zで構成されている文字列を指定できます。16進は 0〜9、a〜f、A〜Fで構成されている文字列を指定できます。 |
|
|
暗号化キー1〜4番 |
| 指定方法で選択した桁数を入力します。 | |
＜お知らせ＞
|
|
|

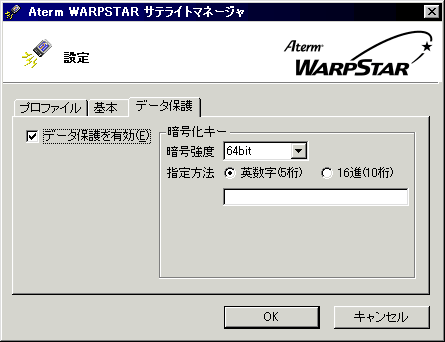

データ保護を有効 | ||||
| データを暗号化するかどうかを設定します。 データ保護を有効にするときにはチェックを入力します。暗号化キーの設定をすることができます。 |
|||||
|
暗号化キー | ||||
| 暗号化キーの設定を行います。 アドホック通信(パソコン間通信)するパソコンすべてに同じ暗号化キー(Windows(R) XP のワイヤレスネットワーク接続のネットワークキーと同じ設定値)を入力してください。 |
|||||
| ・ | 暗号強度 | ||||
| サテライトマネージャを使用した無線LAN端末(子機) (WL54AC)では、64bit、128bit、152bitのいずれかを選択することができます(但し、152bitWEPは、152bitWEPを使用できる機器同士に限ります)。 但し、通信する相手の機器と同じ暗号強度にしてください。例えば、アドホック通信(パソコン間通信)する相手のパソコンが、Windows(R) XP のワイヤレスネットワーク接続で設定している場合は、152bitが使用できないため64bitか128bitで設定します。 また、Windows(R) XP のワイヤレスネットワーク接続は、サテライトマネージャでの「bit」表示が異なるため「暗号強度」は下記のように設定してください。
|
|||||
| ・ | 指定方法 | ||||
|
英数字は 0〜9、a〜z、A〜Zで構成されている文字列を指定できます。16進は
0〜9、a〜f、A〜Fで構成されている文字列を指定できます。
|
|||||
| キー | |||||
| 指定方法で選択した桁数を入力します。 アドホック通信(パソコン間通信)するパソコンすべてに同じ暗号化キー(Windows(R) XPの場合は、ワイヤレスネットワーク接続の「ネットワークキー」と同じ設定値)を入力してください。 |
|||||
＜お知らせ＞
|
|||||
