情報-現在の状態

本商品の装置情報や設定内容を表示します。


■現在の状態

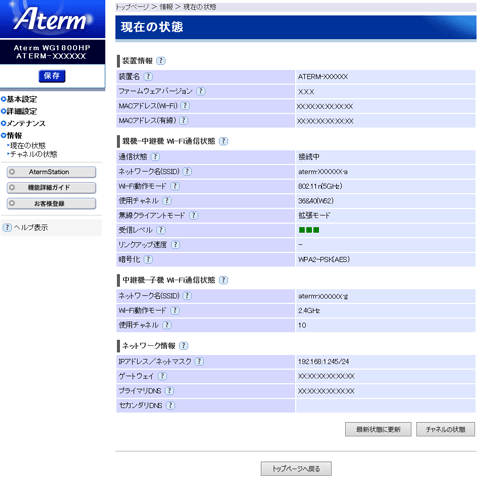

画面例

下記の状態が表示されます。


[装置情報]

  • 装置名
  • 本商品の装置名を表示します。
  • ファームウェアバージョン
  • 本商品のファームウェアバージョンを表示します。
  • MACアドレス(Wi-Fi)
  • 本商品のWi-Fi側のMACアドレスを表示します。
  • MACアドレス(有線)
  • 本商品の有線側のMACアドレスを表示します。

[親機-中継機 Wi-Fi通信状態]

  • 通信状態
  • 親機、本商品間のWi-Fi通信状態を表示します。
  • ネットワーク名(SSID)
  • 親機、本商品間通信のネットワーク名(SSID)を表示します。
  • Wi-Fi動作モード
  • 親機、本商品間通信のWi-Fi動作モードを表示します。
  • 使用チャネル
  • 親機、本商品間で使用しているチャネルを表示します。
  • 無線クライアントモード
  • 本商品のクライアントモードを表示します。
  • 受信レベル
  • 親機からのWi-Fi受信レベルを表示します。
  • リンクアップ速度
  • 親機、本商品間通信のリンクアップ速度を表示します。
  • 暗号化
  • 親機、本商品間通信の暗号化方式を表示します。

[中継機-子機 Wi-Fi通信状態]

  • ネットワーク名(SSID)
  • 本商品、子機間通信のネットワーク名(SSID)を表示します。
  • Wi-Fi動作モード
  • 本商品、子機間通信のWi-Fi動作モードを表示します。
  • 使用チャネル
  • 本商品、子機間で使用しているチャネルを表示します。

[ネットワーク情報]

  • IPアドレス/ネットマスク
  • 本商品のIPアドレスとネットマスクを表示します。
  • ゲートウェイ
  • 本商品が使用するゲートウェイを表示します。
  • プライマリDNS
  • 本商品が使用するプライマリDNSサーバを表示します。
  • セカンダリDNS
  • 本商品が使用するセカンダリDNSサーバを表示します。

[最新状態に更新]
表示を最新状態にしたいときにクリックします。

[チャネルの状態]
本商品の周囲にあるアクセスポイントのチャネルを表示します。


[トップページに戻る]
「クイック設定Web」のメニュー画面(トップメニュー)が表示されます。

※表示されている画面の設定を変更したあとでトップページへ戻る場合には、 [設定]をクリックしてから[トップページへ戻る]をクリックしてください。
[設定]をクリックする前に[トップページへ戻る]をクリックすると、変更した設定が反映されません。
