各部名称

* 「EX5Cクレードル」 の各部名称はこちらをご覧ください。

前面

mr05ln・前面

名称 説明
ディスプレイ/タッチパネル タッチパネルで本商品の主要な設定ができます。
本商品の状態や通知情報などが表示されます。

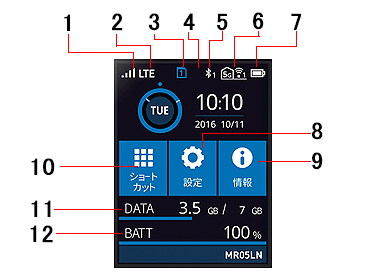

ディスプレイ

mr05ln・ディスプレイ

名称 表示・状態 説明
1.電波受信レベル 電波受信レベル 点灯 LTE/3G/公衆無線LANの信号の強度を4段階で表示
電波受信レベル 点灯 LTE/3G/公衆無線LANでインターネット接続ができないとき

2.接続状態

接続状態 点灯 LTEでインターネットに接続しているとき 接続状態
点滅 LTEでインターネットに接続処理中
接続状態 点灯 3Gでインターネットに接続しているとき
点滅 3Gでインターネットに接続処理中
接続状態 点灯 公衆無線LANでインターネットに接続しているとき
点滅 公衆無線LANでインターネットに接続処理中
3.nanoSIM
カードの状態
nanoSIMカードの状態 点灯 PINロック中/PUKロック中/PIN 未認証状態
(数字はnanoSIMカードスロット番号)
nanoSIMカードの状態
nanoSIMカードの状態 点灯 nanoSIMカード未挿入または未認識状態
(数字はnanoSIMカードスロット番号)
nanoSIMカードの状態 点灯 nanoSIMカードを認識
(数字はnanoSIMカードスロット番号)
nanoSIMカードの状態 点灯 国際ローミング状態
(数字はnanoSIMカードスロット番号)
4.有線接続の状態 有線接続の状態 点灯 LAN側をUSBで接続しているとき
有線接続の状態 点灯 LAN側を有線LANで接続しているとき ※クレードル接続時
5.Bluetooth機能の状態 Bluetoothの状態 点灯 Bluetooth機能がオンのとき(右下数字は接続台数)
6.無線LANの状態 無線LANの状態 点灯 LAN側無線LANが2.4GHz帯で動作中のとき
(右下の数字は接続台数)
無線LANの状態 点灯 LAN側無線LANが5GHz帯(屋外)で動作中のとき
(右下の数字は接続台数)
無線LANの状態 点灯 LAN側無線LANが5GHz帯(屋内)で動作中のとき
(右下の数字は接続台数)
7.電池状態 電池状態 点灯 電池残量を6段階で表示
電池状態 点灯 充電中
電池状態 点灯 電池残量を6段階で表示(ECOモード中)
電池状態 点灯 充電中(ECOモード中)
8.設定ボタン - 各種項目の設定をします
9.情報ボタン - 装置の状態を確認します
10.ショートカットボタン - ワンタッチで設定の切り替えができます
11.データ通信量 - 現在のデータ通信量を表示します(データ通信量の累積値/上限設定値)
12.電池残量 - 現在の電池残量を表示します

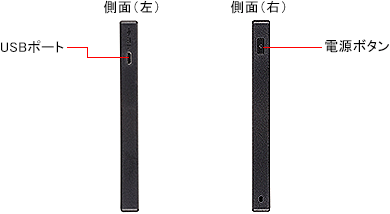

側面

mr05ln・側面

名称 表示 説明
USBポート USBポート 添付のUSBケーブルを接続するとき、またはクレードルに接続するときに使用します。
電源ボタン  電源ボタン 電源のON/OFFを行います。
自動消灯状態からディスプレイを点灯表示させるときに使用します。
休止状態やウェイティングから復帰するときに使用します。

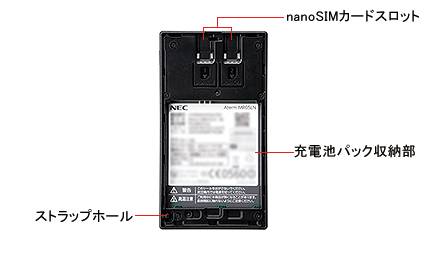

背面

mr05ln・背面

名称 表示 説明
nanoSIM カードスロット nanoSIM nanoSIMカードを挿入します。
充電池パック収納部   - 充電池パックを取り付けます。
