WPS機能

WPS（Wi-Fi Protected Setup）とは、Wi-Fi Allianceが策定した無線LANの接続設定を簡単に行うための規格です。本商品は、WPSに対応した無線LANの自動設定を行うことができます。

※設定するには、無線LAN端末（子機）もWPSに対応している必要があります。

※本機能では、わかりやすくするために「らくらくスタートボタン」を「らくらくスタートボタン（WPSプッシュボタン）」と呼びます。

＜ご注意＞

  • 本商品で「MACアドレスフィルタリング」が「使用する」になっている場合、無線LAN端末（子機）のMACアドレスが登録されていないと、WPS機能での設定に失敗します。本商品の設定を確認してください。
  • 本商品で「ESS-IDステルス機能（SSIDの隠蔽）」が「使用する」になっていると、WPS機能での設定に失敗します。本商品の設定を確認してください。
  • WPS機能での設定中は他の無線LAN接続はいったん切断されることがあります。

＜お知らせ＞

  • 周囲にある本商品以外の無線LANアクセスポイント（親機）でWPS「PIN方式」を実行すると、本商品がWPS信号を検知して、POWERランプ表示が変化することがあります。
  • 接続する無線LAN端末（子機）がない状態で「WPS設定」を行った場合、2分間で自動的にキャンセルされます。
  • 本商品では、WPS機能での設定の際、2.4GHz帯または5GHz帯のどちらにも接続することができます。
  • 2.4GHz/5GHz対応でWindows 8.1/8/7、Windows Vista（SP2以降）の無線LAN内蔵パソコンでは、WPSが行えます。その場合は、2.4GHz、または5GHzのどちらか一方でのみWPSが行えます。選択した帯域でWPSが実行できない場合は、パソコンを再起動し、再度実行してください。

■設定方法

設定方法には、以下の方法があります。

●PIN方式
「クイック設定Web」の「Wi-Fi（無線LAN）設定」-「WPS設定」で設定する

＜お知らせ＞

  • PIN方式を使って、無線LAN端末（子機）の設定を本商品に設定すると、本商品の無線LAN設定が変更になり、設定済みの他の無線LAN端末（子機）から接続できなくなる場合があります。
  • Windows 8.1/8/7、Windows Vista（SP2以降）をご利用の場合、本商品で「オーナーSSID」の暗号化モードが「暗号化無効」以外に設定されていると、WPS機能での設定に失敗する場合があります。

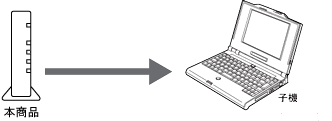

＜本商品の無線LAN設定を無線LAN端末（子機）に設定する＞

イメージ

ご利用になる無線LAN端末（子機）のドライバや設定ツールが必要な場合は、インストールを済ませておいてください。

1.
「クイック設定Web」を起動する
無線LAN端末（子機）を接続したパソコンで「クイック設定Web」を起動する場合は、いったんLANケーブルでパソコンと本商品を接続します。
2.
「Wi-Fi（無線LAN）設定」で「WPS設定」を選択する
3.
「PIN方式」の「使用する」にチェックする
4.
「WPSの状態」の「Configured」にチェックする

画面例

5.
「子機のPINコード」に無線LAN端末（子機）のPINコードを入力する

※無線LAN端末（子機）のPINコードは、無線LAN端末（子機）に添付の取扱説明書などをご覧ください。

画面例

6.
［WPS（PIN方式）］をクリックする

画面例

7.
［OK］をクリックする

画面例

8.
無線LAN端末（子機）側でWPS機能を起動する
無線LAN端末（子機）を接続したパソコンで上記の設定をした場合は、パソコンからLANケーブルを取り外して、10秒待ちます。

※起動方法については、無線LAN端末（子機）に添付の取扱説明書などをご覧ください。

※無線LAN設定が完了すると、本商品のPOWERランプが橙点灯（約10秒間）します。

＜お知らせ＞

  • 「WPSの状態」の「Configured」の設定を外した場合、予期せず無線LAN設定が上書きされる場合があります。セキュリティの観点から、「Configured」に設定をすることをお勧めします。

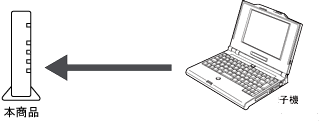

＜無線LAN端末（子機）の無線LAN設定を本商品に設定する＞

イメージ

ご利用になる無線LAN端末（子機）のドライバや設定ツールが必要な場合は、インストールを済ませておいてください。

1.
「クイック設定Web」を起動する
無線LAN端末（子機）を接続したパソコンで「クイック設定Web」を起動する場合は、いったんLANケーブルでパソコンと本商品を接続します。
2.
Windowsの場合は、「Wi-Fi（無線LAN）設定」-「Wi-Fi詳細設定（2.4GHz）」、「Wi-Fi詳細設定（5GHz）」を選択して、「対象ネットワークを選択」でオーナーSSIDを選択し、暗号化モードを［暗号化無効］に設定して、［設定］をクリックする

※Windows以外の場合は、手順3に進みます。

3.
「Wi-Fi（無線LAN）設定」で「WPS設定」を選択する
4.
「PIN方式」の「使用する」にチェックする
5.
「WPSの状態」の「Configured」のチェックを外す

画面例

6.
本商品のPINコードを確認する
［再生成］をクリックすると本商品のPINコードを再生成し、［初期値に戻す］をクリックすると工場出荷状態に戻ります。

画面例

7.
［設定］をクリックし、［保存］をクリックする
8.
無線LAN端末（子機）側に本商品のPINコードを入力し、WPS機能を起動する
無線LAN端末（子機）を接続したパソコンで上記の設定をした場合は、パソコンからLANケーブルを取り外して、10秒待ちます。
無線LAN設定が開始されると、本商品のPOWER ランプが緑橙点滅し、無線LAN設定が完了すると、橙点灯（約10秒間）します。

※PINコードの入力画面の表示方法およびWPSの起動方法については、無線LAN端末（子機）に添付の取扱説明書などをご覧ください。

※Windows 8.1/8/7 の無線LAN内蔵パソコンをご利用の場合は、通知領域（タスクトレイ）に表示されているネットワークアイコンをクリックし、接続するネットワーク名（SSID）をクリックして「自動的に接続する」にチェックし、［接続］をクリックしたあと、本商品のPINコードなどの情報を入力して、WPS機能を起動してください。

-不正アクセスの防止-

  • 無線LAN端末（子機）側でPINコードを10回間違えるとロック状態になり接続できません。ロック状態を解除するには、[ロック解除]をクリックするか、本商品を再起動してください。

    画面例

＜お知らせ＞

  • 「WPSの状態」は、下記の場合、自動的に「Configured」に設定されます。
  • ・本商品の無線LAN設定が変更された場合
  • ・「WPS機能」を用いて、無線LAN端末（子機）の設定を変更した場合
  • ・本商品の設定を初期化した場合

●らくらくスタートボタン（WPSプッシュボタン）

本商品の「らくらくスタートボタン（WPSプッシュボタン）」を利用して設定することができます。

1.
無線LAN端末（子機）のWPS機能を起動する
起動方法は、無線LAN端末（子機）の取扱説明書などを参照してください。
2.
本商品のらくらくスタートボタン（WPSプッシュボタン）を長押し、POWERランプが緑点滅または緑橙点滅したら放す
3.
本商品のPOWERランプが橙点灯することを確認する
POWERランプは約10秒間橙点灯したあと、緑点灯に戻ります。

＜ご注意＞

  • 失敗した場合は、POWERランプが約10秒間赤点滅します。
    再度手順1からやり直しても失敗する場合は、無線LAN端末（子機）の取扱説明書などを参照して、本商品のネットワーク名（SSID）と暗号化キーを設定してください。

    ※本商品のネットワーク名（SSID）と暗号化キーは、本商品のラベルを参照してください。

  • 「Wi-Fi（無線LAN）設定」-［Wi-Fi基本設定］の「Wi-Fi自動設定」で「らくらく無線/WPS自動」に設定した場合、本商品は接続する無線LAN端末（子機）のモードを自動判別して、本商品のモードを切り替えますが、無線LAN端末（子機）によって設定が正常に完了しない場合があります。その場合は、「WPS」を選択し、再度、設定してください。
