情報-現在の状態

本商品の装置情報や設定内容を表示します。
下記は「拡張表示」の画面です。

●PPPoEルータモードの場合
●ローカルルータモードの場合
●ブリッジモードの場合


●PPPoEルータモードの場合

■現在の状態(PPP)

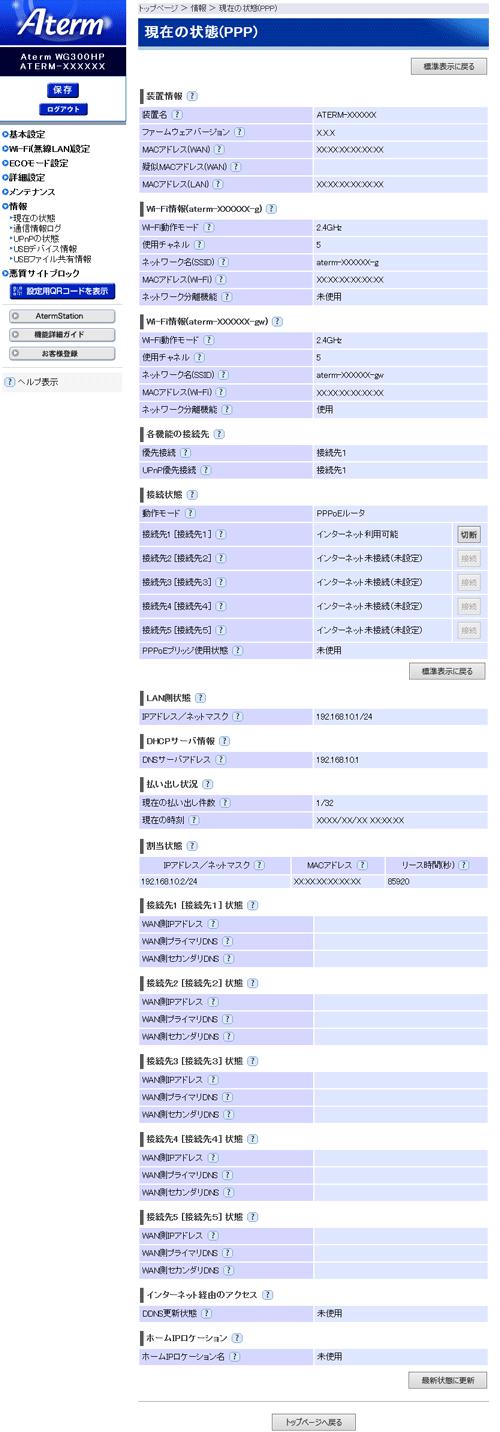

画面例
(画面は拡張表示の場合です)

下記の状態が表示されます。


[装置情報]

  • 装置名
  • 本商品の装置名が表示されます。
  • ファームウェアバージョン
  • 本商品のファームウェアバージョンです。
  • MACアドレス(WAN)
  • WAN側のMACアドレスです。
  • 疑似MACアドレス(WAN)
  • WAN側の疑似MACアドレスです。
  • MACアドレス(LAN)
  • LAN側のMACアドレスです。

[Wi-Fi情報(aterm-XXXXXX-g)]

  • Wi-Fi動作モード
  • プライマリSSIDのWi-Fi動作モードを表示します。
  • 使用チャネル
  • プライマリSSIDで使用しているチャネルを表示します。
  • ネットワーク名(SSID)
  • プライマリSSIDのネットワーク名(SSID)を表示します。
  • MACアドレス(Wi-Fi)
  • Wi-FiのMACアドレスを表示します。
  • ネットワーク分離機能
  • プライマリSSIDのネットワーク分離機能の使用状態を表示します。

[Wi-Fi情報(aterm-XXXXXX-gw)]

  • Wi-Fi動作モード
  • セカンダリSSIDのWi-Fi動作モードを表示します。
  • 使用チャネル
  • セカンダリSSIDで使用しているチャネルを表示します。
  • ネットワーク名(SSID)
  • セカンダリSSIDのネットワーク名(SSID)を表示します。
  • MACアドレス(Wi-Fi)
  • Wi-FiのMACアドレスを表示します。
  • ネットワーク分離機能
  • セカンダリSSIDのネットワーク分離機能の使用状態を表示します。

[各機能の接続先]

  • 優先接続
  • 「基本設定」-「接続先の選択設定」の[接続先の選択]-「優先接続」で選択した優先接続先を表示します。
  • UPnP優先接続
  • 「基本設定」-「接続先の選択設定」の[接続先の選択]-「UPnP優先」で選択したUPnPの優先接続先を表示します。

[接続状態]

  • 動作モード
  • 本商品の動作モード(WAN側への接続方式)を表示します。
  • 接続先1[接続先1]~接続先5[接続先5]
  • 現在の接続先1~接続先5の接続状態です。
    右欄にある[接続]または[切断]をクリックすることでインターネットの通信を接続/切断することができます。
  • PPPoEブリッジ使用状態
  • 現在のPPPoEブリッジの使用状態です。

[LAN側状態]

  • IPアドレス/ネットマスク
  • 本商品のLAN側のIPアドレスとネットマスクです。
    「詳細設定」-「LAN側設定」で設定した値が表示されます。

[DHCPサーバ情報]

  • DNSサーバアドレス
  • 本商品のDNSサーバアドレスです。

[払い出し状況]

  • 現在の払い出し件数
  • DHCPv4サーバの払い出し件数です。
  • 現在の時刻
  • 現在時刻です。

[割当状態]

  • IPアドレス/ネットマスク
  • 本商品がDHCPサーバとして払い出しているIPアドレスとネットマスクです。
  • MACアドレス
  • 利用中のパソコンなどのMACアドレスです。
  • リース時間(秒)
  • リース時間です。

[接続先1[接続先1]状態~接続先5[接続先5]状態]

  • WAN側IPアドレス
  • 本商品のWAN側のIPアドレスです。
    「基本設定」-「接続先設定」で設定した値が表示されます。
  • WAN側プライマリDNS
  • 本商品のWAN側のプライマリDNSです。
    「基本設定」-「接続先設定」で設定した値が表示されます。
  • WAN側セカンダリDNS
  • 本商品のWAN側のセカンダリDNSです。
    「基本設定」-「接続先設定」で設定した値が表示されます。

[インターネット経由のアクセス]

  • DDNS更新状態
  • ダイナミックDNSサービスの更新状態や、本商品のWAN側IPアドレスがグローバルIPアドレスの場合にはダイナミックDNSサーバに登録したドメイン名を表示します。

[ホームIPロケーション]

  • ホームIPロケーション名
  • 本商品のWAN側IPアドレスがグローバルIPアドレスの場合に、インターネット側から本商品にアクセスするためのホームIPロケーション名を表示します。

[最新状態に更新]
表示を最新状態にしたいときにクリックします。


●ローカルルータモードの場合

■現在の状態(ローカルルータ)

画面例

下記の状態が表示されます。


[装置情報]

  • 装置名
  • 本商品の装置名が表示されます。
  • ファームウェアバージョン
  • 本商品のファームウェアバージョンです。
  • MACアドレス(WAN)
  • WAN側のMACアドレスです。
  • 疑似MACアドレス(WAN)
  • WAN側の疑似MACアドレスです。
  • MACアドレス(LAN)
  • LAN側のMACアドレスです。

[Wi-Fi情報(aterm-XXXXXX-g)]

  • Wi-Fi動作モード
  • プライマリSSIDのWi-Fi動作モードを表示します。
  • 使用チャネル
  • プライマリSSIDで使用しているチャネルを表示します。
  • ネットワーク名(SSID)
  • プライマリSSIDのネットワーク名(SSID)を表示します。
  • MACアドレス(Wi-Fi)
  • Wi-FiのMACアドレスを表示します。
  • ネットワーク分離機能
  • プライマリSSIDのネットワーク分離機能の使用状態を表示します。

[Wi-Fi情報(aterm-XXXXXX-gw)]

  • Wi-Fi動作モード
  • セカンダリSSIDのWi-Fi動作モードを表示します。
  • 使用チャネル
  • セカンダリSSIDで使用しているチャネルを表示します。
  • ネットワーク名(SSID)
  • セカンダリSSIDのネットワーク名(SSID)を表示します。
  • MACアドレス(Wi-Fi)
  • Wi-FiのMACアドレスを表示します。
  • ネットワーク分離機能
  • セカンダリSSIDのネットワーク分離機能の使用状態を表示します。

[接続状態]

  • 動作モード
  • 本商品の動作モード(WAN側への接続方式)を表示します。
  • 接続状態
  • WAN側の接続状態です。

[LAN側状態]

  • IPアドレス/ネットマスク
  • 本商品のLAN側のIPアドレスとネットマスクです。
    「詳細設定」-「LAN側設定」で設定した値が表示されます。

[DHCPサーバ情報]

  • DNSサーバアドレス
  • 本商品のDNSサーバアドレスです。

[払い出し状況]

  • 現在の払い出し件数
  • DHCPv4サーバの払い出し件数です。
  • 現在の時刻
  • 現在時刻です。

[割当状態]

  • IPアドレス/ネットマスク
  • 本商品がDHCPサーバとして払い出しているIPアドレスとネットマスクです。
  • MACアドレス
  • 利用中のパソコンなどのMACアドレスです。
  • リース時間(秒)
  • リース時間です。

[WAN側状態]

  • IPアドレス/ネットマスク
  • 本商品のWAN側のIPアドレスとネットマスクです。
    「基本設定」-「接続先設定」で設定した値が表示されます。
  • ゲートウェイ
  • 本商品のWAN側のゲートウェイです。
    「基本設定」-「接続先設定」で設定した値が表示されます。
  • プライマリDNS
  • 本商品のWAN側のプライマリDNSです。
    「基本設定」-「接続先設定」で設定した値が表示されます。
  • セカンダリDNS
  • 本商品のWAN側のセカンダリDNSです。
    「基本設定」-「接続先設定」で設定した値が表示されます。
  • ドメイン名
  • 本商品のWAN側のドメイン名です。
    「基本設定」-「接続先設定」で設定した値が表示されます。

[インターネット経由のアクセス]

  • DDNS更新状態
  • ダイナミックDNSサービスの更新状態や、本商品のWAN側IPアドレスがグローバルIPアドレスの場合にはダイナミックDNSサーバに登録したドメイン名を表示します。

[ホームIPロケーション]

  • ホームIPロケーション名
  • 本商品のWAN側IPアドレスがグローバルIPアドレスの場合に、インターネット側から本商品にアクセスするためのホームIPロケーション名を表示します。

[IP取得]
IPアドレスを取得することができます。

[IP解放]
IPアドレスを解放します。

[最新状態に更新]
表示を最新状態にしたいときにクリックします。


●ブリッジモードの場合

■現在の状態

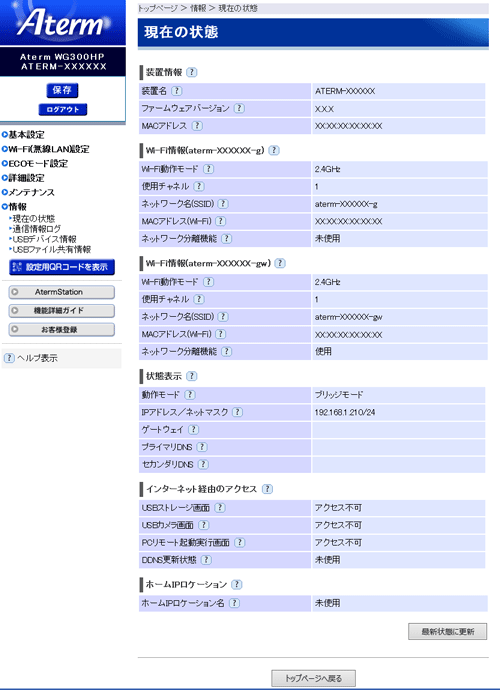

画面例

下記の状態が表示されます。


[装置情報]

  • 装置名
  • 本商品の装置名を表示します。
  • ファームウェアバージョン
  • 本商品のファームウェアバージョンです。
  • MACアドレス
  • 本商品のMACアドレスを表示します。

[Wi-Fi情報(aterm-XXXXXX-g)]

  • Wi-Fi動作モード
  • プライマリSSIDのWi-Fi動作モードを表示します。
  • 使用チャネル
  • プライマリSSIDで使用しているチャネルを表示します。
  • ネットワーク名(SSID)
  • プライマリSSIDのネットワーク名(SSID)を表示します。
  • MACアドレス(Wi-Fi)
  • Wi-FiのMACアドレスを表示します。
  • ネットワーク分離機能
  • プライマリSSIDのネットワーク分離機能の使用状態を表示します。

[Wi-Fi情報(aterm-XXXXXX-gw)]

  • Wi-Fi動作モード
  • セカンダリSSIDのWi-Fi動作モードを表示します。
  • 使用チャネル
  • セカンダリSSIDで使用しているチャネルを表示します。
  • ネットワーク名(SSID)
  • セカンダリSSIDのネットワーク名(SSID)を表示します。
  • MACアドレス(Wi-Fi)
  • Wi-FiのMACアドレスを表示します。
  • ネットワーク分離機能
  • セカンダリSSIDのネットワーク分離機能の使用状態を表示します。

[状態表示]

  • 動作モード
  • 本商品の動作モードを表示します。
  • IPアドレス/ネットマスク
  • 本商品のLAN側のIPアドレス/ネットマスクを表示します。
  • ゲートウェイ
  • 本商品が使用するWAN側のゲートウェイを表示します。
  • プライマリDNS
  • 本商品が使用するプライマリDNSを表示します。
  • セカンダリDNS
  • 本商品が使用するセカンダリDNSを表示します。

[インターネット経由のアクセス]

  • USBストレージ画面
  • インターネット経由でのUSBストレージ画面の表示可否状況を表示します。
    アクセス可の場合、URL情報も表示します。
  • USBカメラ画面
  • インターネット経由でのUSBカメラ画面表示可否状態を表示します。
    アクセス可の場合、URL情報も表示します。
  • PCリモート起動実行画面
  • インターネット経由でのPCリモート起動実行画面の表示可否状態を表示します。
    アクセス可の場合、URL情報も表示します。
  • DDNS更新状態
  • ダイナミックDNSサービスの更新状態や、本商品のWAN側IPアドレスがグローバルIPアドレスの場合にはダイナミックDNSサーバに登録したドメイン名を表示します。

[ホームIPロケーション]

  • ホームIPロケーション名
  • 本商品のWAN側IPアドレスがグローバルIPアドレスの場合に、インターネット側から本商品にアクセスするためのホームIPロケーション名を表示します。

[最新状態に更新]
表示を最新状態にしたいときにクリックします。


[トップページに戻る]
「クイック設定Web」のメニュー画面(トップメニュー)が表示されます。 ※表示されている画面の設定を変更したあとでトップページへ戻る場合には、 [設定]をクリックしてから[トップページへ戻る]をクリックしてください。
[設定]をクリックする前に[トップページへ戻る]をクリックすると、変更した設定が反映されません。
